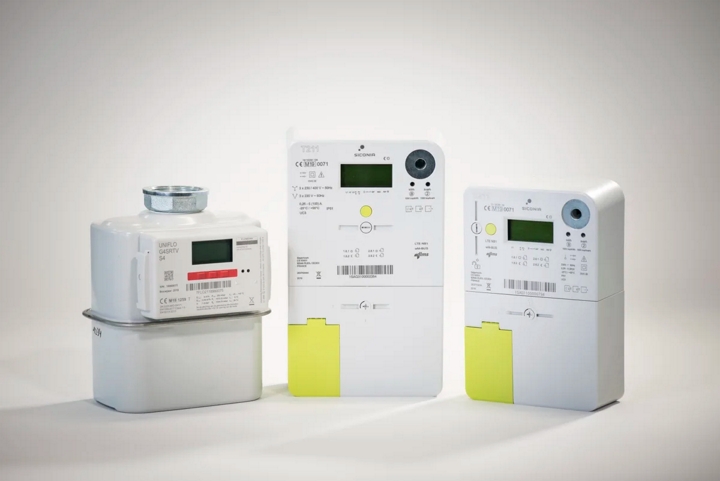

De digitale meter

De digitale meters vervangen sinds 1 juli 2019 de klassieke, mechanische meters voor elektriciteit en aardgas. Ze zijn een hoeksteen in de overgang naar een digitaal energiesysteem.


De meter heet bewust ‘digitaal’ en niet ‘slim’, omdat er enkel gemeten en gecommuniceerd wordt. Het ‘slim’ maken gebeurt door de omzetting van die meetdata naar relevante informatie voor de gebruiker, de aggregator en de markt.


De toepassingen die hier worden beoogd, betreffen het gebruik van de digitale meetdata voor toepassingen die de gebruiker meer inzicht geven in zijn energiegebruik en de potentiële besparingen, eventueel met sturingsmogelijkheden voor specifieke toestellen.

Bekijk en vergelijk energiebeheersystemen
slimme meters

P1 en S1 Poort

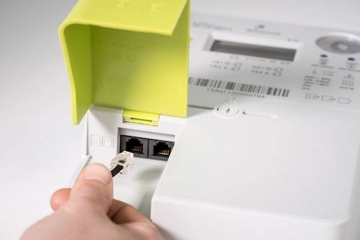

Lokale communicatie met de digitale meter

De digitale meter heeft twee communicatiepoorten voor de lokale uitlezing van meetdata en statusinformatie. De eerste – en meest gebruikte poort – is de P1 poort. Deze poort levert informatie af aan het energiebeheersysteem op seconden basis. De tweede – en meer geavanceerde poort – is de S1 poort. Deze poort levert informatie af aan het energiebeheersysteem tegen zeer hoge frequentie (tussen 2600 en 4000 keer pers seconden)


De P1 poort


De gebruikerspoort voor gebruiksinformatie heeft als doel basismeetgegevens van en statusinformatie over de meetopstelling ter beschikking te stellen op een eenvoudige en gestandaardiseerde wijze. Deze gebruikerspoort richt zich vooral op toepassingen die basisgebruiksfeedback en sturingsmogelijkheden geven aan de klant. Hierbij denken we vooral aan afgenomen en geïnjecteerde energie op het niveau van het aansluitpunt.


De P1-gebruikerspoort zal zowel verbruiksfeedback en statusinformatie leveren van de elektriciteitsmeter als van de aangesloten gasmeter(s). Bij de S1-poort is dat enkel van de elektriciteitsmeter.


De S1 poort


Deze gebruikerspoort (S1) heeft als doel ‘ruwe’ data aan een bijzonder hoge frequentie ter beschikking te stellen aan een energiebeheersysteem. De applicatie dient deze ‘ruwe’ data verder te verwerken om geavanceerde berekeningen te doen om zeer gedetailleerde gebruiksfeedback en sturing mogelijk te maken.


Zo kan bijvoorbeeld met behulp van de data die via deze gebruikerspoort beschikbaar zijn aan toestelherkenning (Non-Intrusive Load Monitoring) gedaan worden. Met de ‘ruwe’ data krijgt de gebruiker toegang tot zeer gedetailleerde informatie rond spanning- en stroomverbruik op de aansluiting.

Maakjemeterslim.be

Technische beschrijving van de gebruikerspoorten

De technische documentatie die u – als applicatie ontwikkelaar – nodig heeft, is vrij raadpleegbaar via onze website.


De gebruikerspoorten en de implementatie ervan evolueert voortdurend. Bij wijzigingen aan de gebruikerspoorten (met achterwaartse compatibiliteit) zullen de nieuwe specificaties ook steeds gepubliceerd worden via onze website.


De P1-poort


De Belgische P1-poort is gebaseerd op een standaard – DSMR P1 V5.0.2 – opgesteld en onderhouden door de vereniging van Nederlandse distributienetbeheerders (“Netbeheer Nederland”). De specificatiedocumenten kan u hier raadplegen


De hardware en het protocol van de P1- poort op de Belgische digitale meter is volledig compatibel met die van Nederland. Hoofstuk 5 en 6 de DSMR P1 V5.0.2 beschrijven dus deze hardware en het protocol.


Voor de gepubliceerde data (data objecten) zijn er uitzonderingen op de Nederlandse standaard toegepast. De gepubliceerde data en de structuur ervan, kan teruggevonden worden in de eMUCs – P1 specificatie.


Zoals reeds aangegeven, is de informatie die gepubliceerd wordt op de P1 poort in evolutie. Bij het toevoegen van nieuwe functionaliteiten aan de digitale meter kunnen bepaalde extra data objecten worden toegevoegd aan het P1 telegram. Dit resulteert dan in een nieuwe versie van de eMUCs – P1 en een verhoging van het versienummer. Dit versienummer is terug te vinden in een toegewezen data object in het P1-telegram. De applicatie dient hiermee rekening te houden.


Belangrijk: er zal steeds achterwaartse compatibiliteit gewaarborgd zijn (er zullen geen data-objecten uit het telegram verwijderd worden)


De distributienetbeheerders zullen via een firmware upgrade – die van op afstand uitgevoerd kan worden – de geïnstalleerde meters naar de meest recente versie van de eMUCs – P1 trachten te brengen. Dit zal uiteraard niet voor alle meters op hetzelfde moment gebeuren of mogelijks – door communicatieproblemen – bij bepaalde meters niet lukken. Dit maakt dat er verschillende versies in omloop zijn.


De S1-poort


De S1-poort is een poort die uniek is voor België. Deze poort brengt ruwe data van de elektriciteitsmeter naar buiten, dit om toekomstgericht te zijn. Deze poort brengt de ruwe spannings- en stroomsamples, zonder nabewerking naar buiten. Met deze ruwe samples is het mogelijk om complexe toepassingen te ontwikkelen.


De specificaties voor deze poorten kan u hieronder raadplegen:

eMUCS - P1 v1.3 eMUCS - P1 v1.4 eMUCS - P1 v1.5 eMUCS - S1 Bekijk en vergelijk energiebeheersystemen
""
