Luqas van Qbus

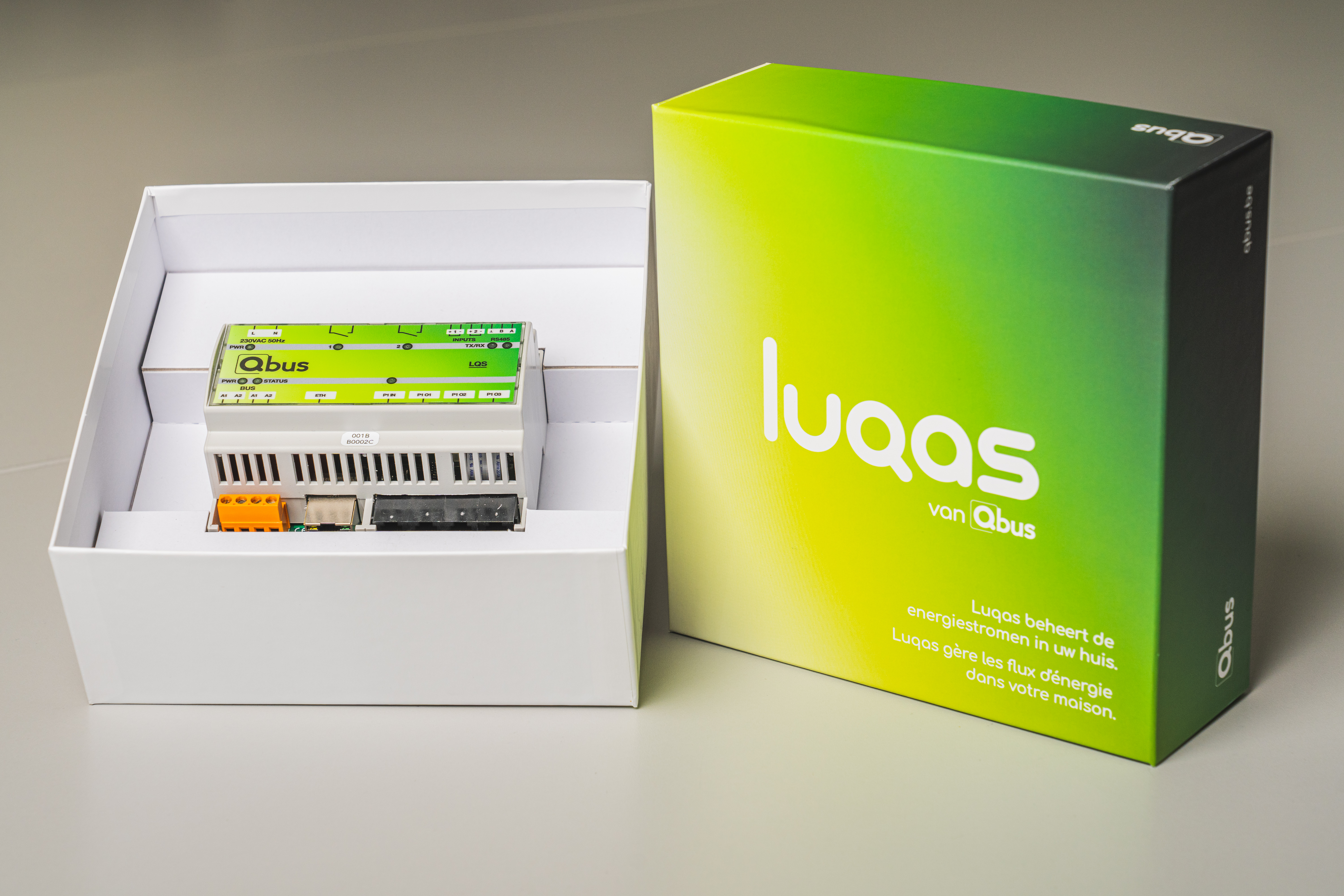

De LUQAS module is een energiemanagementsysteem (EMS) met 6 functies die volledig stand-alone werkt.
Met 1  module is het mogelijk om de energiestromen in de woning te begrijpen en de warmtepomp slim aan te sturen via de Smart Grid contacten. De 6 functies zijn:



  1. Koppeling met slimme meter

  2. P1-poort splitter (3x RJ12)​

  3. Sturing warmtepomp / boiler​ via Smart Grid

  4. Active Load Balancing van een laadpaal

  5. Uitlezen verbruiken via pulstellers​

  6. Bediening / visualisatie / notificaties via Cloud​

    • Bediening: applicatie waar eindklant zijn installatie kan bedienen ​

    • Visualisatie: live en historische energiedata + instellingen sturing ​

    • Notificaties: verwachte kwartierpiek overschrijden, overproductie & overconsumptie​

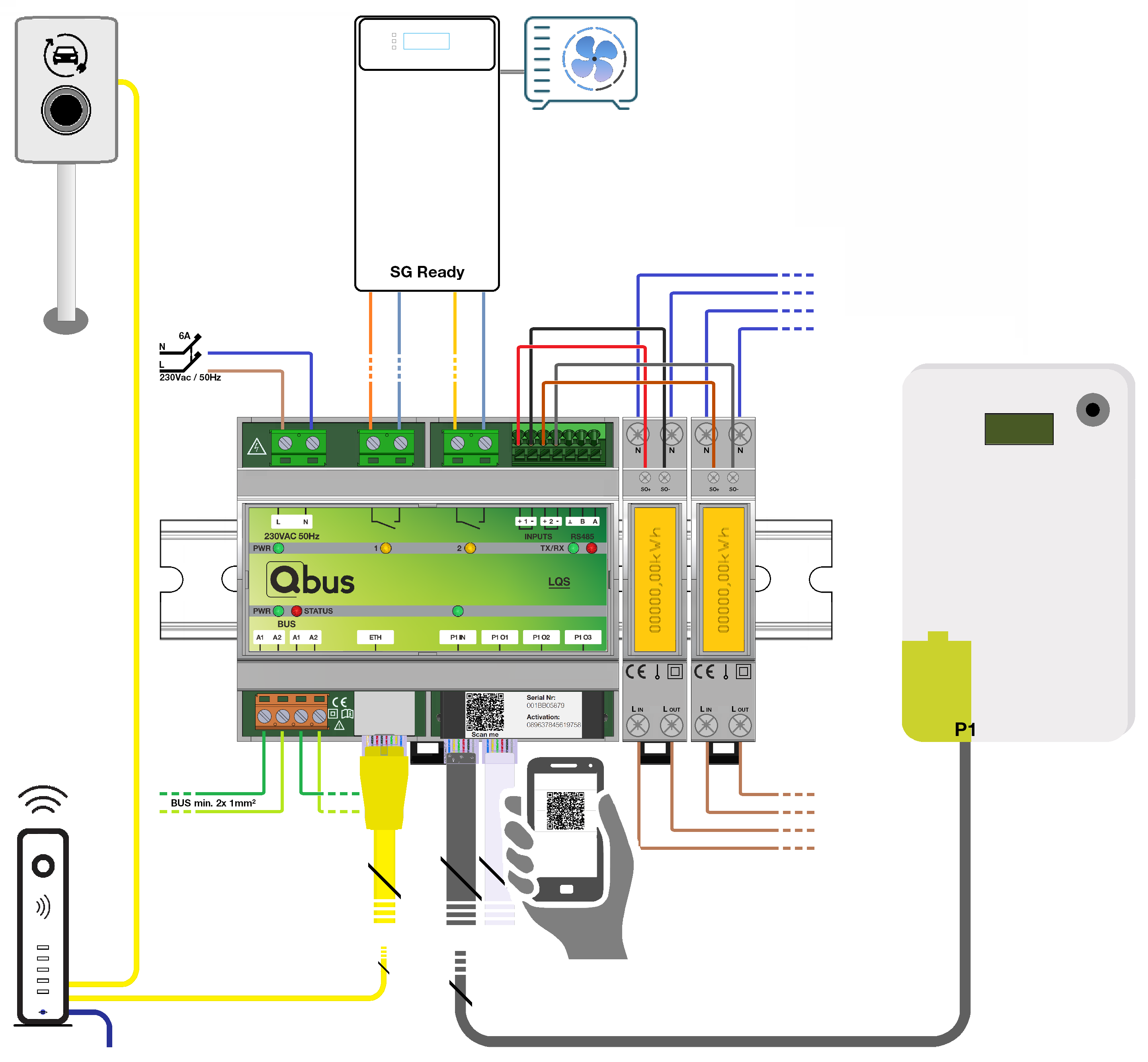

Via de P1 poort kan de data van de digitale meter worden uitgelezen. Zo weet de module op elk moment bijvoorbeeld hoeveel injectie en afname er is. Daarnaast heeft de module ook twee relais die gecombineerd kunnen worden tot Smart Grid Sturing voor warmtepompen om deze geforceerd uit te zetten (in functie van peak-shaving), in normaal modus te plaatsen of in comfort of boost modus te zetten (om energie te bufferen). Op deze manier kan de warmtepomp optimaal en energie-efficiënt aangestuurd worden zonder comfortverlies. De 2 pulsingangen kunnen gebruikt worden om het waterverbruik of de pulsen van een extra kWh teller (PV-panelen, warmtepomp,…) uit te lezen.
Deze module is ook voorzien van een slimme P1-poort switch waarmee de P1 data gesplit wordt over drie P1 OUT poorten.
Via de ethernetconnectie kan ook een laadpaal gekoppeld worden. De Luqas module zal dan de beschikbare stroom automatisch regelen in functie van ingestelde parameters (zoals energieslider, hoofdautomaat, technische installatie, …) en van de actuele digitale meter info.
De configuratie van de module gebeurt op basis van een vlotte configuratiewizard online na het scannen van de QR-code op de module. Op enkele minuten tijd is de module geconfigureerd en zal de eindklant een e-mail ontvangen met een link naar zijn energiedashboard via de Qbus Control app of Cloud.

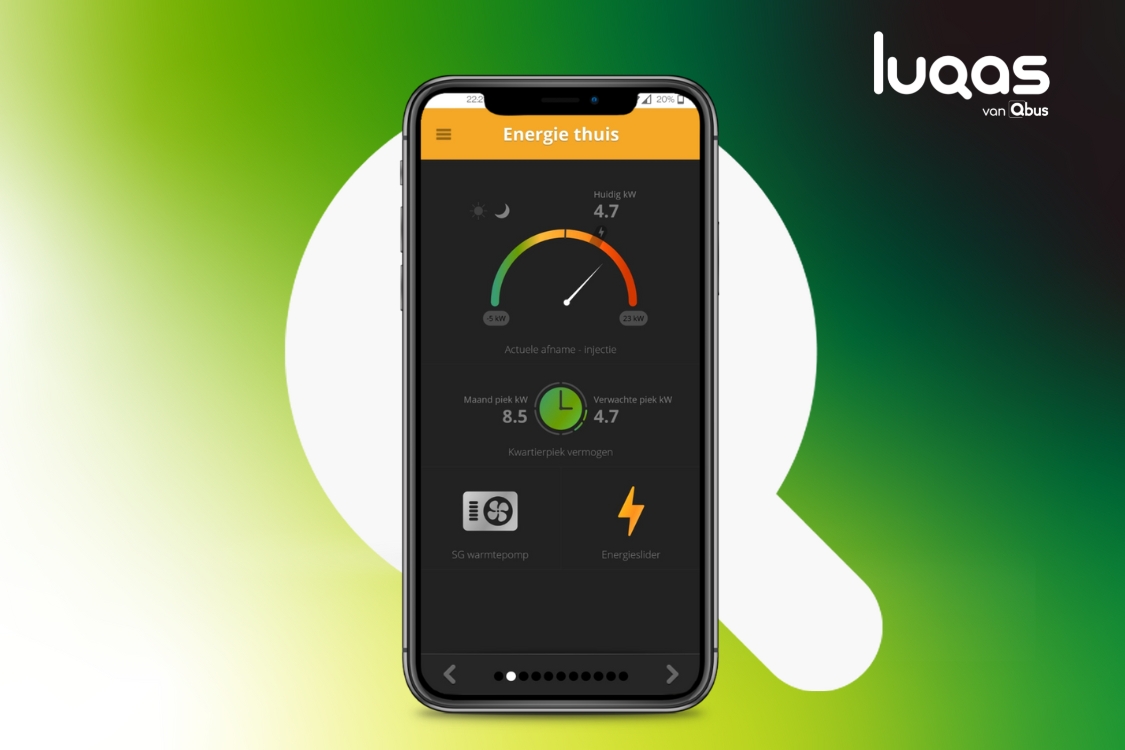

De visualisatie en bediening gebeurt via de Qbus Control applicatie of Cloud interface waar alles in 1 oogopslag eenvoudig wordt voorgesteld. De eindgebruiker kan hierin zijn warmtepomp en/of laadpaal zelf bijregelen of automatisch laten sturen op basis van een energieslider: deze slider geeft aan hoeveel vermogen er maximaal mag verbruikt worden. Zo is de eindgebruiker ‘still in control’.

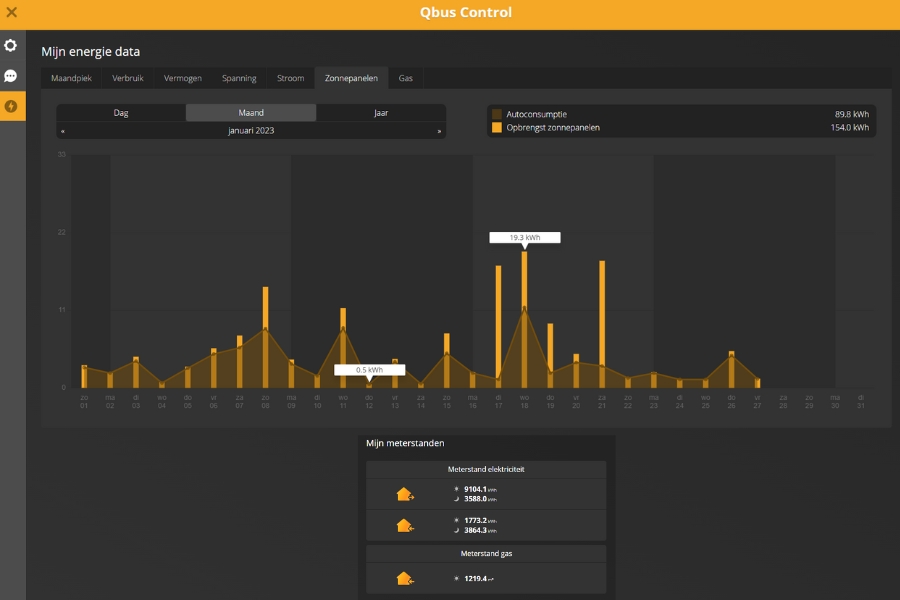

Alle data worden bijgehouden op het energiedashboard. Zo is het mogelijk om grote verbruikers op te sporen in historische data.
De data kunnen ook gebruikt worden om investeringen in nieuwe toestellen te kunnen afwegen.

Over welke energievormen kan ik informatie krijgen ?
electricity Elektriciteit
  • per seconde
  • per uur
  • per maand
  • per jaar
gas Gas
  • per 5 minuten
  • per uur
  • per maand
  • per jaar
water Water
  • per 5 minuten
  • per uur
  • per maand
  • per jaar
Realtime of vertraagde gebruiksinformatie door het systeem
  • Toont actueel stroomverbruik in realtime
  • De maximale verversingsfrequentie is per seconde
Bekijk uw verbruik op:
  • Een afzonderlijk beeldscherm aan de muur (systeem display)
  • Mobiele telefoon
  • Tablet
  • Computer en laptop
Vergelijk uw verbruik
  • Met eerdere periodes
Hoe wordt er gestuurd?
  • Maximalisatie zelfgebruik
  • Aanbieden flexibiliteit
  • Beheren capaciteitstarief
Zonnepanelen
  • Het systeem kan automatisch de stroomproductie van zonnepanelen meten met een (extra) stroommeter
  • Het systeem toont teruggeleverde elektriciteit aan het net.
EV Slim Laden
  • De laadpaal moet compatibel zijn met de module.
  • De laadpaal moet compatibel zijn met de module. De lijst van compatibele laadpalen is terug te vinden in Annex 2 van onze technische fiche ( https://files.qbus.be/assets/documentatie/Technischefiches/TECHNISCHE_FICHE_LQS06SA.pdf )
Warmtepomp
  • De warmtepomp moet Smart Grid ready zijn en dus Smart Grid contacten hebben of minimaal over een PV contact beschikken. De meerderheid van de huidige warmtepompen op de markt beschikken over deze contacten.
  • Er zijn 2 relay contacten voorzien op de module waarmee de Smart Grid contacten kunnen aangestuurd worden. Op deze manier kan het systeem de autoconsumptie verhogen door de groene energie te bufferen in de vorm van warmte als er voldoende injectie is. De module kan ook de warmtepomp geforceerd uitzetten op moment dat er veel afname is, om zo de kwartierpieken te beperken.
Warmtepompboiler
  • De warmtepompboiler moet een PV contact hebben.
  • De module kan via een relais het PV contact aansturen. Op deze manier kan er op momenten van voldoende injectie de groene energie gebufferd worden.
Elektrische boiler
  • Elektrische boiler beschikt idealiter over een vrijgave contact.
  • Het vrijgave contact kan ingeschakeld worden wanneer er veel injectie is. Met een Qbus Full installatie kunnen alle elektrische boilers aangestuurd worden.
Accumulatieverwarming
  • Het vrijgave contact kan ingeschakeld worden wanneer er veel injectie is. Met een Qbus Full installatie kunnen alle elektrische boilers aangestuurd worden.
Hoe wordt het systeem aangesloten op uw internetrouter?
  • Met een netwerkkabel
Als uw internetrouter niet in de meterkast zit, wat betekent dit voor de installatie van het systeem?
  • Je hebt extra onderdelen nodig of moet extra handelingen verrichten voor de installatie.
  • Er dient een kabel getrokken worden tot de meterkast of er wordt een 4G router geplaatst voor de internetvoorziening.
  • Een Luqas DIN-rail module
  • een RJ12 kabel van 5 meter
  • een netwerkkabel van 3 meter.
Welke niet eerder genoemde functies of mogelijkheden biedt het systeem nog meer?
  • • P1-poort splitter (3x RJ12)
  • • Kwartierpiekvoorspelling (wat zal de kwartierpiek zijn van het lopend kwartier)
  • • Notificaties instellen bij overschrijden huidig maximaal kwartierpiek
  • • Notificaties bij overproductie of overconsumptie
Welke uitbreidingsmogelijkheden heeft systeem en wat zijn daarvan de extra kosten?
  • Uitbreiding van de installatie kan zeer eenvoudig door extra Qbus modules en een controller toe te voegen.
  • Hieronder een opsomming van de mogelijkheden:
  • • Verlichting (schakelen)
  • • Verlichting (dimmen)
  • • 0/10V sturing
  • • Modbus
  • • Rolluiken / Zonnewering
  • • Bewegingssensoren
  • • Thermostaten
  • • HVAC stuurmodules
  • • Touchscreen
  • • Touchswitch
  • • Videodeurbel
  • Prijzen zijn op te vragen bij uw Qbus installateur.
Wat gebeurt er met uw energiegebruikersgegevens ?

De verbruiksgegevens worden altijd via internet verstuurd naar een website of app.

Wat gebeurt er met uw persoonlijke gegevens ?

De persoonlijke gegevens van klanten worden alleen gebruikt om dit product/deze dienst goed te kunnen leveren aan de klant
